Оборудование по производству 10 000 куб.м. МДФ в год
|
Наименование станка
|
Модель
|
Кол-во
|
Габариты станка (mm)
|
Мощьность(kw)
|
Вес(kg)
|
Прим.
|
|
I. Производство щепы
|
||||||
|
Дроворубка
|
BX223
|
1
|
1750x850x1150
|
32
|
2500
|
Можно заменить моделью BX119
|
|
Ленточный транспортер
|
BZY1150-30
|
1
|
20000x800x700
|
8
|
2500
|
-
|
|
Бункер для щепы
|
BLC11130
|
1
|
35000x3500x3500
|
-
|
2500
|
-
|
|
2. Производство волокна
|
||||||
|
Термоистирание
|
BW137
|
2500x1000x1200
|
186
|
6000
|
QM6 усовершенств. марка
|
-
|
|
Предварительная термообработка
|
-
|
1
|
1200x1200x3500
|
10
|
1500
|
-
|
|
Приемник щепы
|
-
|
1
|
1200x700x3000
|
30
|
2500
|
-
|
|
Весы для клея
|
BS32
|
1
|
1000x800x600
|
2.2
|
300
|
-
|
|
Распылитель с водоизолятором
|
BS32
|
1
|
1000x800x600
|
2.2
|
300
|
-
|
|
Система разделения старого волокна
|
-
|
1
|
-
|
-
|
300
|
-
|
|
3. Сушка
|
||||||
|
Вентилятор горячего воздуха
|
BR160
|
1
|
4000x2500x5000
|
24
|
15000
|
-
|
|
Главная вентиляционная машина с электроприборами
|
-
|
1
|
2000x3500x2200
|
110
|
5000
|
-
|
|
Сушилка воздушной струей
|
-
|
1
|
750x100000
|
-
|
5500
|
-
|
|
Воздушный сепаратор
|
BFL1240
|
1
|
3000x3000x7000
|
4.5
|
2500
|
-
|
|
Система контроля температуры при сушке
|
-
|
1
|
-
|
-
|
-
|
-
|
|
Бункер волокон
|
BLC330
|
1
|
8000x2000x2000
|
11
|
1500
|
-
|
|
4. Формирование ковра
|
||||||
|
Формирующая машина
|
BP2123
|
1
|
2000x1800x3500
|
5.5
|
1500
|
-
|
|
Система транспортировки заготовок
|
-
|
1
|
2300x1000x 15000
|
13
|
4000
|
-
|
|
Подпрессовальная машина
|
BY8323
|
1
|
2500x2500x3000
|
-
|
3500
|
-
|
|
Машина для выравнивания поверхности
|
-
|
1
|
300x2000
|
3
|
1000
|
-
|
|
Машина для обрезания боковин у листов-заготовок
|
-
|
1
|
3000x500x2000
|
4
|
1000
|
-
|
|
Выравнивание боковин
|
-
|
1
|
-
|
2.2
|
-
|
-
|
|
Возвратная система
|
-
|
1
|
-
|
15
|
-
|
-
|
|
5. Термопрессование
|
||||||
|
Погрузчик
|
BZ124x5
|
1
|
2600x4000x2200
|
8
|
5000
|
-
|
|
Термопресс
|
BY154x5
|
1
|
4500x2600x2700
|
90
|
35000
|
-
|
|
Разгрузчик
|
BZ124x5
|
1
|
2600x4000x2200
|
8
|
5000
|
-
|
|
Охладительная машина
|
BB10
|
1
|
2000x700x3000
|
3
|
1000
|
-
|
|
6. Последующие работы
|
||||||
|
Поперечный распиливатель боковин
|
BC2124
|
1
|
3000x2000x800
|
9
|
1000
|
-
|
|
Продольный распиливатель боковин
|
BC1124
|
1
|
2000x2000x800
|
9
|
800
|
-
|
|
Шлифовальная машина
|
BSG2324
|
1
|
2000x2500x2500
|
85
|
4000
|
-
|
|
Система возврата пыли при шлифовке
|
-
|
1
|
-
|
-
|
800
|
1 цикл
|
|
7. Электросистема контроля
|
||||||
|
Общая электросистема контроля
|
-
|
1
|
-
|
-
|
-
|
-
|
|
8. Запчасти и оборудование, которые пользователь приобретает самостоятельно
|
||||||
|
Котел
|
-
|
1
|
-
|
4000 kg/h
|
-
|
-
|
|
Гидравлическое масло
|
30#
|
-
|
-
|
-
|
2000
|
-
|
|
Электрооборудова-ние с переменной комплектацией
|
-
|
1
|
-
|
500
|
-
|
-
|
|
Стальная основа для монтажа и крепежа оборудования
|
-
|
1
|
-
|
-
|
-
|
-
|
Оборудование выпускается в двух стандартах:
первый стандарт:размер 1220*2240мм
второй стандарт: размер 3700*1800 мм
Линия не включает оборудование по шлифованию.

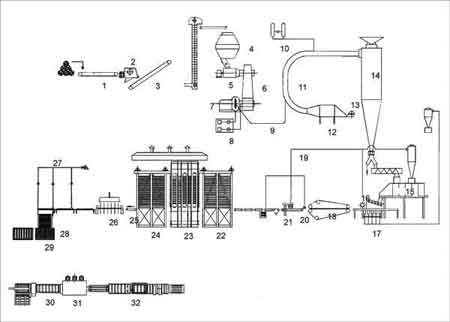

Технологическая схема размещения оборудования по выпуску МДФ мощностью 10 000 м3/год
Условные обозначения:
|
1. Ленточный транспортер.
|
17. Укладчик.
|
|
2. Дроворубка.
|
18. Подпрессовщик.
|
|
3. Ленточный транспортер.
|
19. Волоконная система.
|
|
4. Бункер для сырья.
|
20. Пильный станок.
|
|
5. Вталкиватель древесного материала.
|
21. Обрезатель боковин.
|
|
6. Бланширователь.
|
22. Сборочная машина.
|
|
7. Термошлифовальный станок.
|
23. Пресс.
|
|
8. Измерительный проклеиватель.
|
24. Разгружатель.
|
|
9. Сепаратор.
|
25. Выгрузочное устройство.
|
|
10. Сушильная измерительная система.
|
26. Охладитель.
|
|
11. Сушилка для волокна.
|
27. Шлифовальная система.
|
|
12. Теплообменник.
|
28. Вертикальный обрезатель.
|
|
13. Главный воздухопровод и электромашина.
|
29. Горизонтальный обрезатель.
|
|
14. Разделитель волокна.
|
30. Подъемник.
|
|
15. Бункер для сырья.
|
31. Шлифовальное устройство.
|
|
16. Выравниватель.
|
32. Опрокидыватель.
|
Линия ламинации не входит в комплектацию линии по производству МДФ.
ЛИНИЯ ЛАМИНАЦИИ МДФ ПРОИЗВОДИТЕЛЬНОСТЬ 10 000 m3/год
Условные обозначения
1. Толкатель
2. Столоподъемник
3. Щеточная машина (в сочетании с пылеочистителем)
4. Центровой барабан
5. Двусторонняя машина для нанесения клея
6. Двусторонняя машина для нанесения пленки
7. Автоматический отрезной резец
8. Выпускной барабан
2. Столоподъемник
3. Щеточная машина (в сочетании с пылеочистителем)
4. Центровой барабан
5. Двусторонняя машина для нанесения клея
6. Двусторонняя машина для нанесения пленки
7. Автоматический отрезной резец
8. Выпускной барабан
Технические параметры:
1. Максимальная ширина пленки: 1850мм
2. Минимальная длина обрабатываемых деталей: 1500мм
3. Толщина деталей: 12-40мм
4. Скорость нанесения пленки: 0-5мм/мин (регулятор скорости)
5. Способ управления силой натяжения: автоматический
6. Способ управления: PLC
7. Максимальный диаметр рулона пленки: 300мм
8. Максимальный вес рулона пленки: 100кг
9. Материалы ламинации: PVC, промасленная бумага
10. Габариты (длина х ширина х высота): 17500 х 4000 х 2000мм
